Regler

Für bürstenlose (brushless) Motoren braucht man Regler. Dabei handelt es sich um eine Elektronik, welche die Spulen des Motors zum richtigen Zeitpunkt unter Strom setzen.

Brushless Regler: BL20 Air

Betriebsspannung: 6 - 12 V/DC
Dauer-Strom: 20 A
BEC-Daten: 5 V/1 A
Abm.: (L x B x H) 34 x 24 x 7 mm
Gewicht: 22 g
Taktfrequenz: 8 / 16 kHz
Max. Strom: 24 A

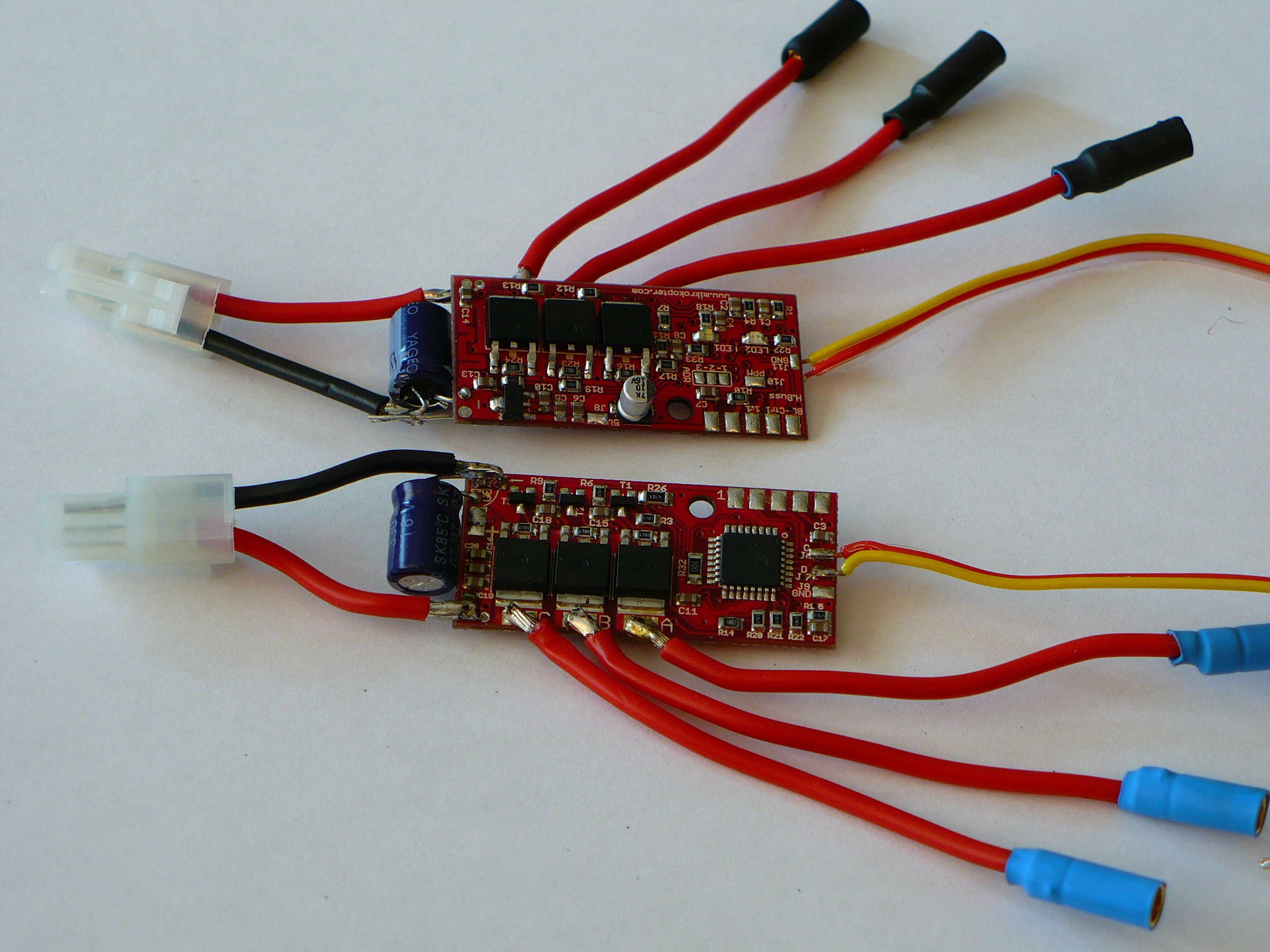

Holger Regler

Die fertige Platine gibts bei www.mikrokopter.de .
Abmessungen: 20 * 43mm
Dauerbelastung: ca. 55W (bei schlechter Kühlung)
Spitzenbelastung: ca. 120W (kurzzeitig)
Controller: Atmega8 von Atmel
Sollwertvorgabe: I2C (schnell) oder PPM-Signal (Empfänger)

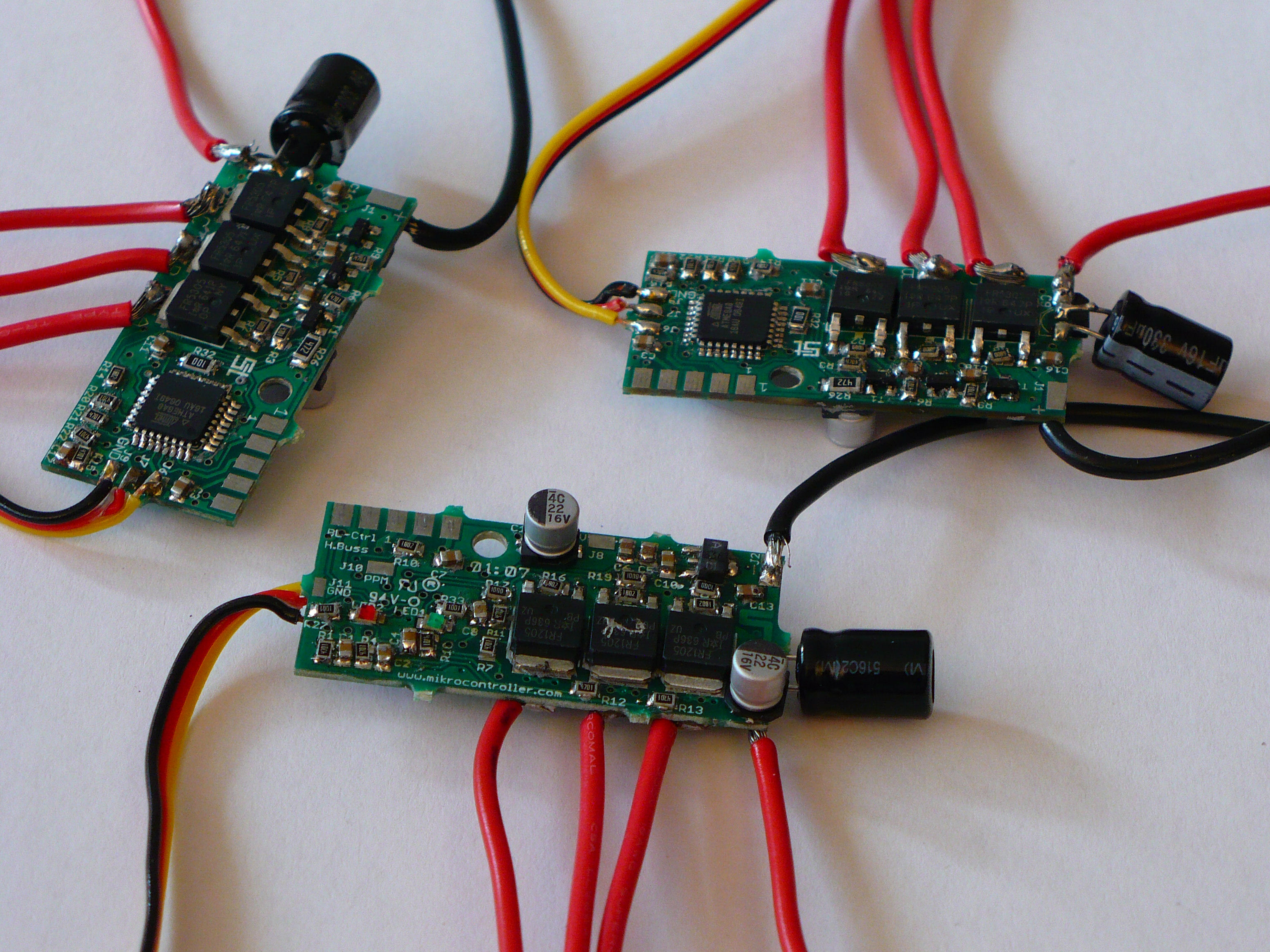

Holger Regler, selbst gelötet

Das Zusammenlöten war eine schwierige Übung, da die SMD-Bauteile doch sehr klein sind und eng beieinander liegen. Man braucht eine Lupe und eine sehr ruhige Hand. Ich hab noch nicht alle vier zum Laufen bekommen.
